ZW

Self-Priming Sewage Pump

Self-Priming Sewage Pump seri ZW adalah produk baru dengan struktur inovatif yang dikembangkan berdasarkan penelitian mendalam menggunakan teknologi dari China, Singapura, Amerika Serikat, dan Jerman. Pompa ini menggabungkan fungsi self-priming dan pompa pembuangan tanpa hambatan menjadi satu, menggunakan bentuk aliran luar sirkulasi aksial terbuka, dan melalui desain khusus pada bagian pompa serta saluran aliran impeller, sehingga tidak perlu memasang katup kaki dan menyiram air seperti pompa air bersih biasa, dan dapat menghisap serta membuang cairan kotor yang mengandung partikel padat besar dan zat cair berserat panjang.

Pompa ini sangat cocok digunakan untuk proyek pembuangan limbah kota, pengolahan lumpur sungai, budidaya perikanan, industri ringan, pembuatan kertas, tekstil, makanan, kimia, listrik, serat, bahan pulp, dan berbagai pompa media campuran kimia lainnya. Dibandingkan dengan produk sejenis di dalam negeri, pompa ini memiliki struktur yang sederhana, kemampuan self-priming yang baik, kemampuan pembuangan limbah yang kuat, efisiensi tinggi dan hemat energi, serta mudah digunakan dan dirawat.

Technical Specifications

Pump TypeSelf-Priming Non-Clogging Sewage Pump
SeriesZW Series
ConstructionHorizontal Single-Stage Single-Suction Centrifugal Pump
Priming TypeSelf-Priming
Impeller TypeOpen / Semi-Open Non-Clogging Impeller
Suction TypeAxial Suction
Discharge TypeVertical Upward Discharge
InstallationHorizontal Base Mounted
Seal TypeMechanical Seal
Drive TypeElectric Motor or Diesel Engine
Rotation DirectionClockwise (Viewed from Motor End)
ApplicationsMunicipal Sewage, Industrial Wastewater, Mining, Construction Dewatering, Paper Mills, Textile Industry, Chemical Plants, Aquaculture, Agriculture
Flow Capacity3 – 800 m³/h
Head Range12 – 80 m
Maximum Suction Lift5 – 6.5 m
Motor Power1.5 – 55 kW
Speed1450 – 2900 rpm
Maximum EfficiencyUp to 80%
NPSH Required2 – 6 m
Maximum Working Pressure1.6 MPa
Self-Priming TimeApproximately 3 min/5 m suction lift (depending on model)
Solids Handling CapacityUp to 60% of discharge diameter
Fiber Handling CapabilityUp to 5 times outlet diameter length
Motor TypeThree-Phase Asynchronous Motor
Frequency50 Hz / 60 Hz
Voltage220V / 380V / 400V / 415V / 440V
Power Range1.5 – 55 kW
Speed Options1450 rpm / 2900 rpm
Insulation ClassClass B or F
Protection ClassIP55 (Typical)
Duty RatingContinuous Duty (S1)
Explosion-Proof OptionAvailable (Ex Motor)
Drive OptionsDirect Coupled Electric Motor or Diesel Engine
Pump CasingCast Iron
ImpellerCast Iron
ShaftStainless Steel 304
Mechanical SealHard Alloy Mechanical Seal
Bearing HousingCast Iron
FastenersCarbon Steel
Liquid TypeSewage, Wastewater, Slurry, Industrial Effluent
Medium Temperature-20°C to 100°C
Special Design TemperatureUp to 130°C
Ambient Temperature≤ 50°C
Liquid Density≤ 1,240 kg/m³
pH Range (Cast Iron)6 – 9
pH Range (Stainless Steel)2 – 13
Maximum Solids ContentUp to 30–35%
Maximum Viscosity≤ 100 cP
Maximum Suction Height Difference5.5 m
Maximum Suction Pipe Length10 m
Operating ModeContinuous Duty
Suction DiameterDN25 – DN300
Discharge DiameterDN25 – DN300
Connection TypeFlanged
Flange StandardGB/T Standard (Optional ANSI / DIN)
Pump OrientationHorizontal
Mounting TypeBaseplate Mounted
Suction ArrangementAxial Suction
Discharge ArrangementVertical Upward Discharge
Coupling TypeDirect Coupling
InstallationDry Installation Above Liquid Level

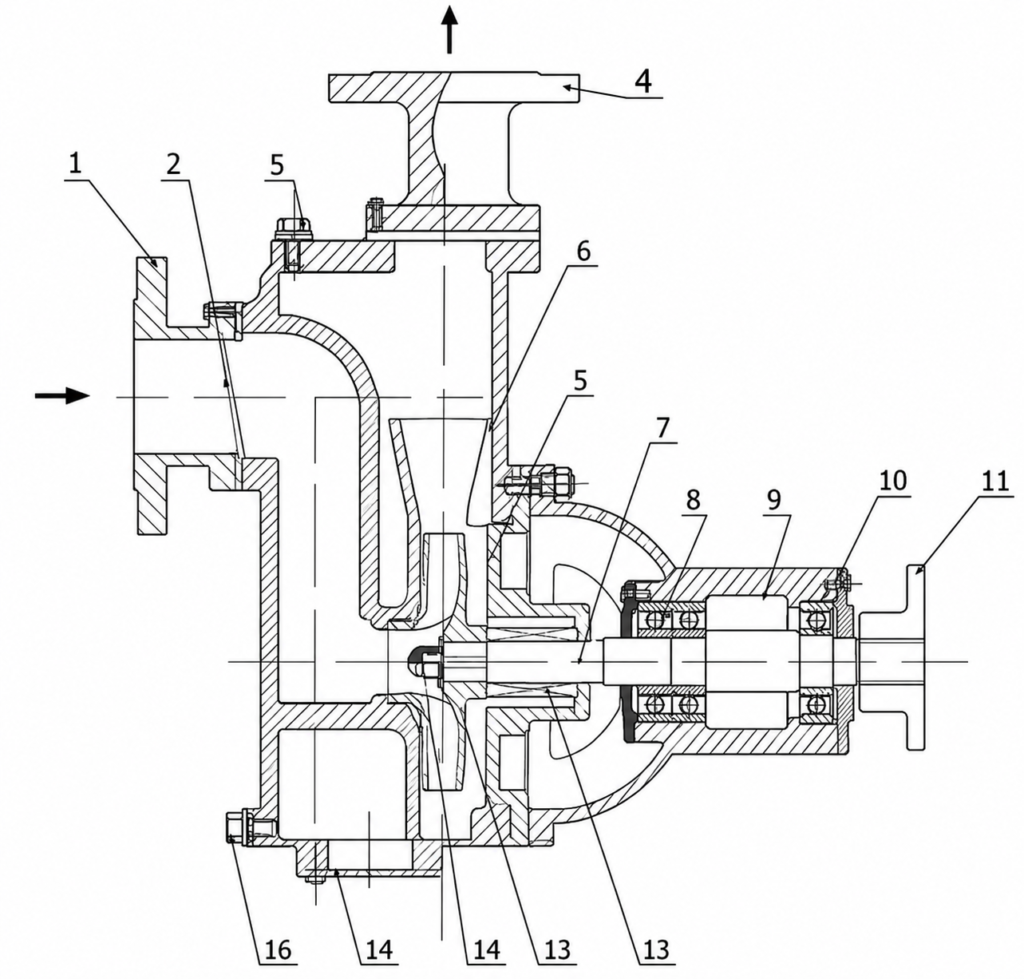

1

Pipa Inlet

2

Inlet Check Valve (Valve Searah)

3

Priming Ball Valve (Dengan Threaded Plug)

4

Pipa Outlet

5

Casing Pompa

6

Cover Seal

7

Shaft Pompa

8

Bearing

9

Blok Bearing

10

Cover Bearing / Bearing Cap

11

Coupling

12

Mechanical Seal

13

Impeller

14

Mur Impeller

15

Cover Plate

16

Drain Plug
